Тротуарная плитка уложенная без правильной подготовки основания начинает проседать перекашиваться и трескаться уже через первую зиму. Красивое покрытие требует невидимой но надёжной подушки которая распределяет нагрузки отводит воду и компенсирует морозное пучение грунта. В Харькове где зимы нестабильны с частыми переходами через нуль правильная подготовка основания особенно критична. Разберём пошагово как сделать подушку под тротуарную плитку которая прослужит 20-30 лет без переукладки.

Почему подушка из щебня а не только из песка

Многие укладывают плитку просто на слой песка без щебня. Результат предсказуем - через год-два плитка начинает проседать в местах наибольшей нагрузки и вымываться в местах стока воды.

Щебень в подушке выполняет несколько функций одновременно. Дренажная функция - щебень имеет крупную фракцию с большими пустотами между зёрнами. Вода свободно уходит вниз не задерживаясь под плиткой. Это принципиально важно для харьковского климата - вода под плиткой при замерзании расширяется и выталкивает плитку вверх.

Несущая функция - щебень создаёт жёсткое стабильное основание которое не деформируется под нагрузкой. Песок под нагрузкой уплотняется и смещается. Щебень держит форму.

Разделительная функция - слой щебня разрывает капиллярный подъём влаги из грунта. Без щебня влага из грунта поднимается капиллярами через песок прямо к плитке.

Структура правильной подушки под тротуарную плитку

Правильная подушка - это не один слой а многослойная конструкция каждый элемент которой выполняет свою задачу.

Слой 1 - подготовленный грунт

Основание из уплотнённого природного грунта. Растительный слой удаляется полностью - он содержит органику которая разлагается и даёт осадку.

Слой 2 - геотекстиль

Разделительный слой между грунтом и щебнем. Предотвращает заиливание щебня грунтом со временем. Без геотекстиля мелкие частицы грунта со временем заполняют пустоты в щебне и он теряет дренажные свойства.

Слой 3 - щебень

Основной дренажный и несущий слой. Толщина зависит от нагрузки и типа грунта.

Слой 4 - песок или отсев

Выравнивающий слой строительного песка для укладки плитки. Компенсирует мелкие неровности щебёночного основания и позволяет точно выставить плитку по уровню.

Слой 5 - тротуарная плитка

Финишное покрытие.

Подготовка основания - первый и самый важный этап

Качество основания определяет долговечность всего покрытия. Этот этап чаще всего игнорируют или выполняют недостаточно тщательно.

Снимите растительный слой и органический грунт на глубину 25-35 см для пешеходных дорожек и 35-45 см для въездов и площадок под автомобиль. Глубина зависит от толщины подушки и плитки.

Уплотните грунтовое основание виброплитой или ручной трамбовкой. Проверка достаточности уплотнения - нога не должна оставлять следов при ходьбе. Если грунт проседает под собственным весом - уплотнение недостаточное.

Если уровень нужно поднять - подсыпайте грунт послойно по 10-15 см уплотняя каждый слой отдельно. Подсыпка без послойного уплотнения даёт осадку в первый же сезон.

Укладка геотекстиля

Геотекстиль укладывается на подготовленное грунтовое основание перед засыпкой щебня. Плотность геотекстиля под щебень - 150-250 г/м². Более лёгкий геотекстиль продавливается щебнем. Более плотный избыточен и дороже.

Полотна укладывают с нахлёстом не менее 200-300 мм. Геотекстиль должен заходить на стенки траншеи или бордюра - это предотвращает боковое смещение щебня. Фиксируют геотекстиль временно камнями или скобами до засыпки щебня.

Щебень - выбор фракции и толщина слоя

Это ключевой слой подушки и здесь важно правильно выбрать фракцию и толщину.

Фракция щебня

Для пешеходных дорожек и площадок оптимальна фракция щебня 20-40 мм. Это крупный щебень 20-40 мм с хорошими дренажными свойствами который хорошо уплотняется виброплитой и создаёт стабильное основание.

Мелкий щебень фракции 5-20 мм хуже пропускает воду и больше склонен к заиливанию. Крупный щебень 40-70 мм хорошо для дренажа но сложнее уплотняется и создаёт менее стабильную поверхность.

Толщина слоя щебня

Для пешеходных дорожек - 10-15 см. Для площадок и парковок для легкового автомобиля - 15-20 см. Для въездов под тяжёлый транспорт - 20-30 см. Для участков со слабыми или пучинистыми грунтами толщину увеличивают на 5-10 см дополнительно.

Уплотнение щебня

После засыпки щебень обязательно уплотняется виброплитой. Делается не менее 2-3 проходов в перпендикулярных направлениях. После уплотнения поверхность щебня должна быть стабильной - ноги не должны проваливаться в него.

Песчаный выравнивающий слой

Поверх уплотнённого щебня насыпают слой крупного мытого песка или отсева для выравнивания. Толщина слоя 3-5 см. Более толстый слой песка начинает работать самостоятельно как несущий и не обеспечивает стабильности.

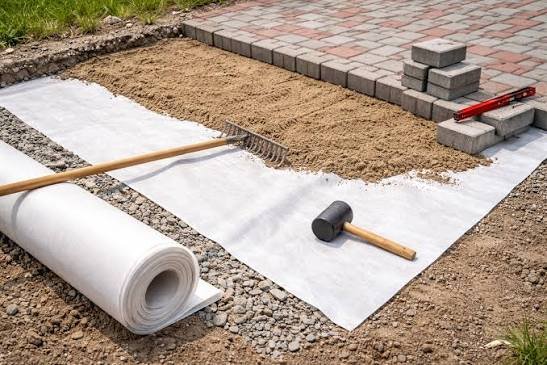

Важный нюанс - между щебнем и песком укладывают второй слой геотекстиля. Это разделительный слой который предотвращает просыпание песка в щебень. Без этого слоя через несколько сезонов песок постепенно уходит в щебень и плитка проседает.

Песок разравнивают по маякам - металлическим трубам выставленным по уровню. Поверхность должна иметь уклон 1-3% для отвода воды от строений. Уплотнять песчаный слой не нужно - плитка укладывается на рыхлый песок и уплотняет его при вибровтрамбовке.

Установка бордюров

Бордюры устанавливают до укладки плитки и они определяют геометрию покрытия. Бордюры ограничивают боковое смещение плитки и удерживают песчаный слой от расползания.

Бордюры устанавливают на бетонную подушку М100-М150 толщиной 10-15 см. Выставляют по уровню с учётом уклона для водоотвода. Пространство между бордюром и щебнем заполняют бетоном и уплотняют.

Монтаж плитки начинают только после набора прочности бетоном под бордюрами - не менее 3-5 суток.

Укладка плитки и финишное уплотнение

Плитку укладывают на подготовленный слой песка от себя - чтобы не нарушать уже выровненное основание. Первый ряд выставляют по натянутому шнуру строго по линии.

После укладки выполняют вибровтрамбовку плитки виброплитой с резиновой или полиуретановой подошвой. Без виброплиты плитка не прижмётся к основанию и будет шататься. Виброплиту с металлической подошвой использовать нельзя - она колет и царапает плитку.

Швы между плитками засыпают мелким песком или специальной затирочной смесью и повторно проходят виброплитой. Эту операцию повторяют 2-3 раза до полного заполнения швов.

Преимущества и недостатки щебёночной подушки

Преимущества:

  • отличный дренаж - вода не задерживается под плиткой
  • стабильность основания под нагрузкой
  • разрыв капиллярного подъёма влаги из грунта
  • долговечность при правильном выполнении 20-30 лет без переукладки
  • возможность демонтажа и повторной укладки плитки при необходимости

Недостатки:

  • значительный объём земляных работ
  • необходимость аренды виброплиты
  • более высокая стоимость по сравнению с укладкой просто на песок
  • длительность выполнения - правильно выполненная подушка требует времени

Типичные ошибки и как их избежать

Недостаточное снятие грунта - органика в грунте разлагается и даёт осадку. Снимайте грунт до минерального основания полностью.

Отсутствие геотекстиля - без него щебень постепенно заиливается грунтом снизу и песком сверху. Через 5-7 лет подушка теряет дренажные свойства.

Неуплотнённый щебень - виброплита обязательна. Ручная трамбовка даёт в 2-3 раза меньшую плотность чем виброплита.

Слишком толстый слой песка - более 5 см песка создаёт нестабильное основание. Плитка со временем начинает гулять.

Отсутствие уклона для водоотвода - лужи на поверхности ускоряют разрушение швов и самой плитки.

Как выбрать материалы для подушки

Щебень - гранитный фракции 20-40 мм. Известняковый щебень дешевле но постепенно растворяется в кислотных осадках и через 10-15 лет теряет форму зёрен. Для ответственных покрытий только гранитный.

Геотекстиль - нетканый плотностью 150-200 г/м² для разделительного слоя между грунтом и щебнем. 100-150 г/м² для разделения щебня и песка.

Песок - крупный мытый с модулем крупности 2,0-2,5. Мелкий песок уплотняется хуже и склонен к вымыванию через швы.

Бетон для бордюров - М150 минимум. Для въездов под автомобиль М200.
